取り付け・配線の確認

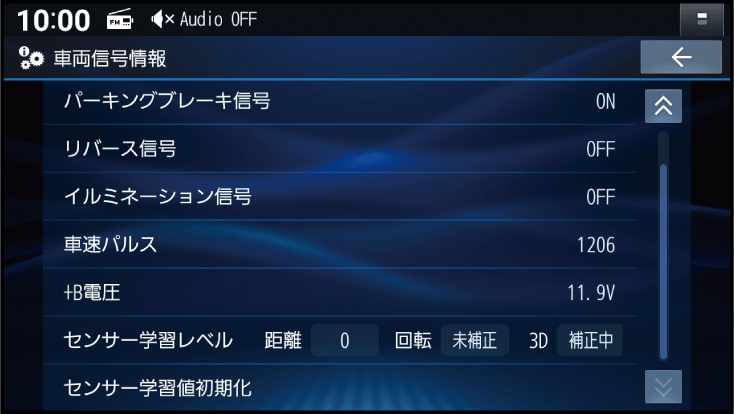

  • 車両信号情報を確認する

    項　目

    確認内容

    イグニッション信号＊1

    「ON」が表示されていますか？

    パーキングブレーキ信号

    パーキングブレーキ＊2をかけると「ON」に、解除すると「OFF」に変わりますか？

    リバース信号

    シフトレバーをリバース（R）に入れると「ON」、解除すると「OFF」に変わりますか？

    イルミネーション信号＊1

    車のスモールランプを点灯させると「ON」、消灯させると「OFF」に変わりますか？

    車速パルス

    走行後、数字が変化していますか？

    +B電圧

    バッテリーの電圧が表示されます。12 V（11 V～16 V）になっていますか？

    センサー学習レベル

    走行後、表示が変化していますか？

    • 距離：0～4
    • 回転：未補正/補正中/補正完
    • 3D：補正中/補正完

    センサー学習値初期化

    車速パルスと学習レベルを初期化します。

    初期化後は、車のエンジンを止め（ACC OFF）、約10秒以上過ぎてから再度電源を入れてください。
    ＊1車種やグレードによっては、表示が車両のスイッチに連動しない場合があります。
    ＊2本書では、「パーキングブレーキ」「サイドブレーキ」「フットブレーキ」「ハンドブレーキ」などのことを、「パーキングブレーキ」と呼称して、表記しています。
    お知らせ
    • 次のようなコースでは、補正処理に時間がかかり、学習内容に誤差が出ることがあります。
      • 渋滞・停車を頻繁に繰り返す
      • 右左折が多い
      • 右左折が極端に少ない
      • GPS信号を受信しにくい
    • 次の場合にも「センサー学習値初期化」をしてください。
      • 別の車に本機を載せかえた
      • タイヤを交換した
      • タイヤをローテーションした
    • 「車速信号が検出できません」と表示された場合は、車速信号コードの接続を確認してください。
    • 車種によっては、速度を上げると自車マークが動かなくなることがありますが、補正処理を行っている間は故障ではありません。
    • 正常な状態にならない場合は、お買い上げの販売店にご相談ください。

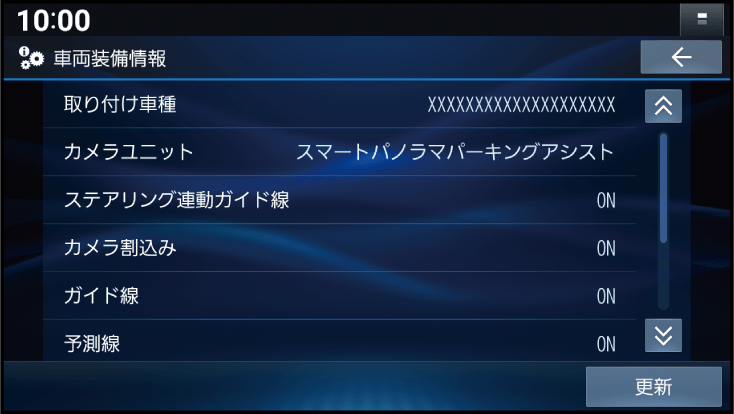

  • 車両装備情報を確認する

    項　目

    確認内容

    取り付け車種

    車種名が表示されます。

    カメラユニット

    搭載されているカメラのタイプが表示されます。

    ステアリング連動ガイド線

    ステアリング連動ガイド線の設定状態を表示します。（ON/OFF）

    カメラ割込み

    カメラ割り込みの設定状態が表示されます。（ON/OFF）

    ガイド線

    ガイド線の設定状態が表示されます。（ON/OFF）

    予測線

    予測線の設定状態が表示されます。（ON/OFF）

    コーナーセンサー

    コーナーセンサーの接続状態を表示します。（フロント/リア）

    ハンズフリースイッチ

    ハンズフリースイッチのボタンを表示します。（1ボタン/2ボタン/音認共用/なし）

    ドライブレコーダー

    接続されていれば「接続」と表示されます。

    ETCユニット

    接続されているETC車載器の種類が表示されます。

    DTVアンテナ

    DTVのアンテナ数を表示します。（3アンテナ/4アンテナ）

    スピーカー

    選択したスピーカーが表示されます。

    GPSアンテナ

    GPSアンテナの接続状態が表示されます。（接続/未接続）
    お知らせ
    • 更新を選ぶと表示中の情報が更新されます。
