ETCシステムと組み合わせる

  • ETCシステムの概要

    ETC（Electronic Toll Collection）システムは、有料道路の通過をスムーズに行うために、自動で料金を精算するシステムです。

    本機能は別売のナビ対応のETC2.0ユニットを接続した場合に表示・操作できます。

    • ETCユニット

      ETCカードに格納されている料金精算に必要なデータを路側無線装置と通信するための機器です。

    • ETCカード

      ICチップを搭載した、ETCユニット用カードのことです。

      ETCカードでは、このICチップに料金精算に必要なデータが保持されています。

    • 車線表示板

      料金所のETC車線に必要に応じて設定されています。

      料金所の車線運行状況（ETC車線・混在車線・一般車線の区別）が表示されます。

    • 発進制御装置（ゲート）

      料金精算を確実にするために、料金所のETC車線に必要に応じて設置されています。

      通過車両の発進を制御するもので、踏切の遮断機のようなものです。

      通信が正常に行われると開きます。

    • 路側表示器

      料金所のETC車線に設置されています。

      進入車両に対し、適切に通行したかどうかなどのメッセージが表示されます。

    • 路側無線装置

      料金所のETC車線に設置されています。

      料金精算のため、ETCユニットとの通信を行うためのアンテナです。

  • ETC2.0の概要

    従来のETCサービスのほかに、VICSの情報提供サービスを受けることができます。

    狭い範囲での双方向通信を行う無線通信方式の一種を用いたサービスです。

    高速道路本線上を中心に設置されたITSスポットと、車載器間での双方向通信により、道路上の渋滞や、事故、合流など、刻々と変わる情報を、リアルタイムに案内します。

    • ITSスポットでプローブ情報が収集される場合があります。

      ITSスポットで収集される情報は、安全運転支援等を目的としたものであり、プローブ情報から車両または個人を特定することはできません。

    • ITSスポットより提供される案内内容は、変更される場合があります。
    • ETC2.0サービスおよびITSスポット設置エリアについては、下記ホームページでご確認ください。

      一般財団法人ITSサービス高度化機構

      https://www.go-etc.jp/etc2/index.html

    本機能は別売のナビ対応のETC2.0ユニットを接続した場合に表示・操作できます。

    VICS情報提供サービスVICS情報を見る

    ITSスポット（道路に設置される路側無線装置）より5.8 GHz VICS情報を受信し、ナビゲーションで活用できます。

    • 広域な道路交通情報や安全運転支援情報の内容を画像や簡易図形などでわかりやすく表示したり、音声で通知したりします。
    • 県境を越える広域の渋滞・規制情報＊1を考慮したルート探索ができます。
    • 高速道路上のITSスポットではドライブ中の注意を促すため、落下物情報、渋滞末尾情報、前方静止画像情報を案内します。地図表示型（レベル3）のVICS情報を受信すると
    ＊1走行する道路により情報の提供範囲が異なります。

    ETC2.0アップリンク

    ETC2.0車載器に関する情報やナビゲーションで収集した情報（走行位置情報など）をITSスポットへ送信することをいいます。

    送信された情報は、道路交通情報の提供などに活用されます。

    信号情報活用運転支援システム（TSPS）による情報

    別売のETC2.0車載器（光ビーコン対応モデル）を接続すると、道路上に設置された高度化光ビーコンから取得する信号情報および車の走行情報を用いて、信号交差点を円滑に通行するための情報を表示と音声で案内します。信号情報活用運転支援システム（TSPS）による情報を受信すると

    ETC機能

    従来のETCのサービスも、利用することができます。

  • ETC料金履歴を見る

    • 1

      ナビ情報・設定メニュー各種情報を見る・設定をするからETC情報を選ぶ

    • 2

      ETC情報画面からETC履歴を選ぶ

      • ETC履歴画面が表示されます。

        （履歴100件まで）

      • 100件を超えると古い順に消去されます。
      • 件数が多いと、表示に時間がかかります。

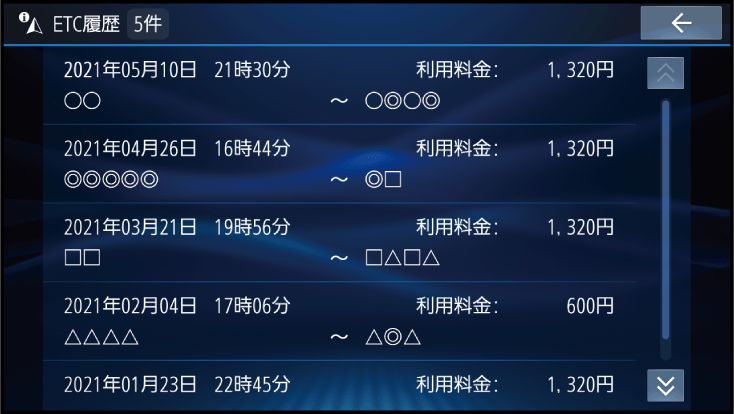

      ETC履歴画面
    • 料金所付近では、料金履歴を確認しないでください。ETC履歴を選んでETC履歴画面が表示されるまでは、ETC2.0車載器は路側アンテナと通信できません。料金所で開閉バーが開かず、事故の原因となります。

  • ETC管理情報を見る

    • 1

      ナビ情報・設定メニュー各種情報を見る・設定をするからETC情報を選ぶ

    • 2

      ETC情報画面からETC管理情報を選ぶ

      • ETC管理情報が表示されます。

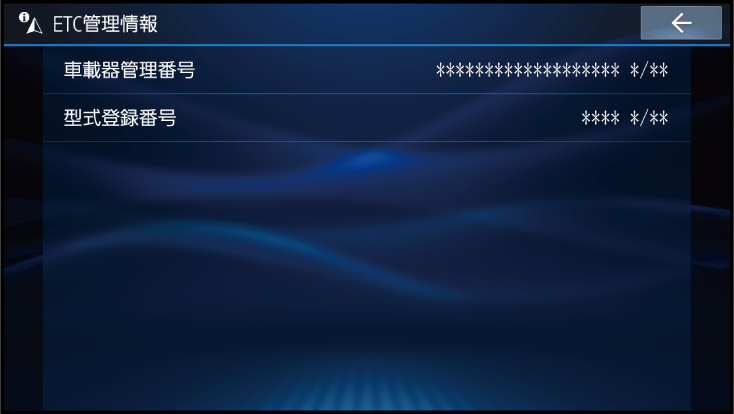

      ETC管理情報画面
