ドライブレコーダーと組み合わせる
-
カメラの映像を確認する
販売店が行う確認です。通常は、お客様によるこの操作は必要ありません。
-
1

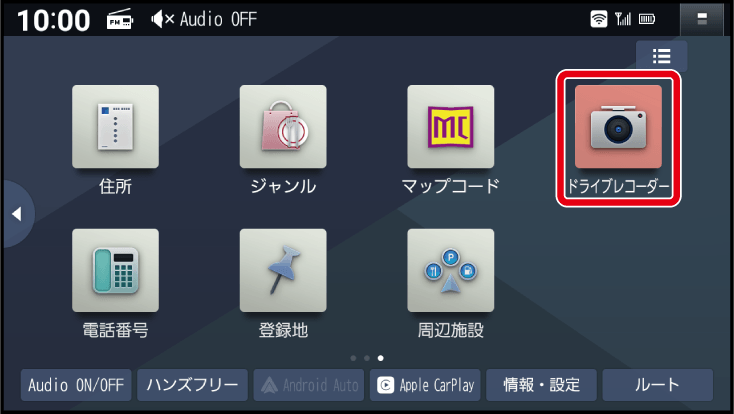

トップメニュートップメニューを表示するまたは全機能一覧全機能一覧から機能を選ぶからドライブレコーダーを選ぶ
- ドライブレコーダー画面を表示します。
-
2

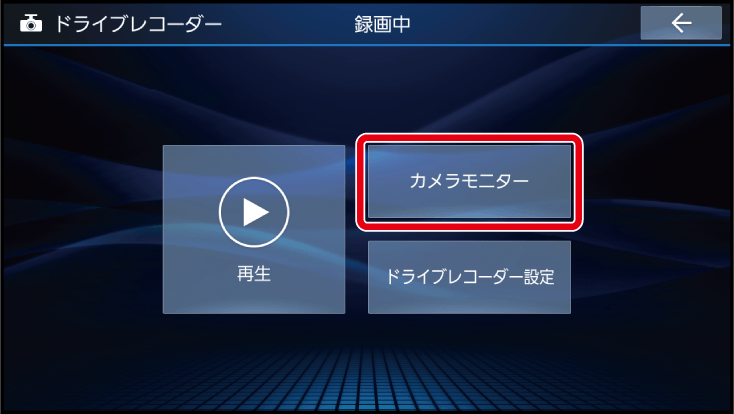

ドライブレコーダー画面からカメラモニターを選ぶ
- ドライブレコーダーのカメラの映像が表示されます。
-
3

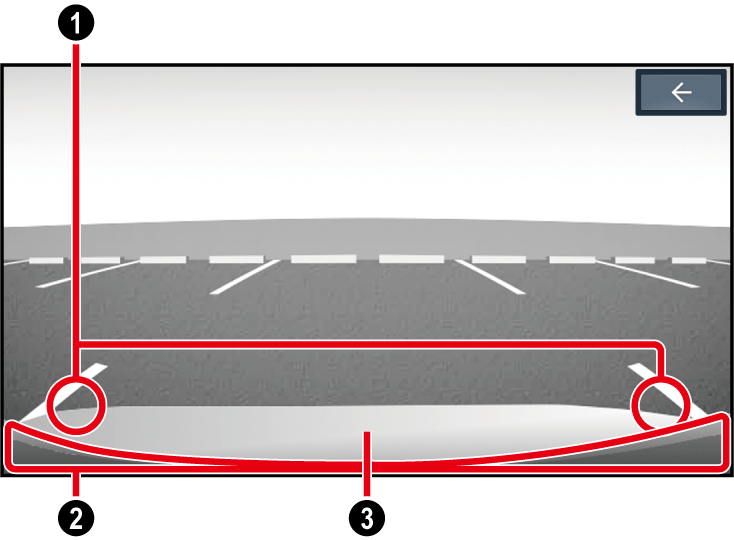

映像が正しく映し出されていることを確認する
- ボンネットの両端
- ダッシュボード
- ボンネット
- 映像が正しく表示されない場合は、お買い上げの販売店にご相談ください。
- リヤカメラ録画、車内カメラ録画を行っている場合は、切替を選ぶたびに、カメラ映像が切り換わります。（前方→後方→車内→前方に戻る）
前方のカメラ映像

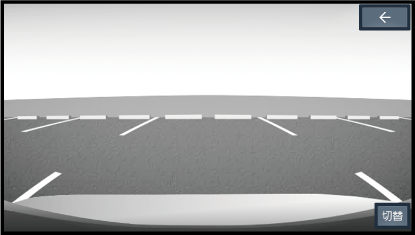

後方のカメラ映像
車内のカメラ映像
-
-
加速度センサーを最適化する
走行中、急加速・急減速をお知らせするブザーが頻繁に鳴ったり、ブザーが鳴り続ける（ピピピ…短く8回）場合は、加速度センサーの最適化を正しく行ってください。
最適化されないまま使用すると、加速度センサーが正しく動作せず、急加速・急減速の録画や駐車録画が正しく行われないおそれがあります。
- ※
- 必ずドライブレコーダーにmicroSDメモリーカードが入っている状態で行ってください。
-
1
水平かつ平坦な場所に停車する
-
2

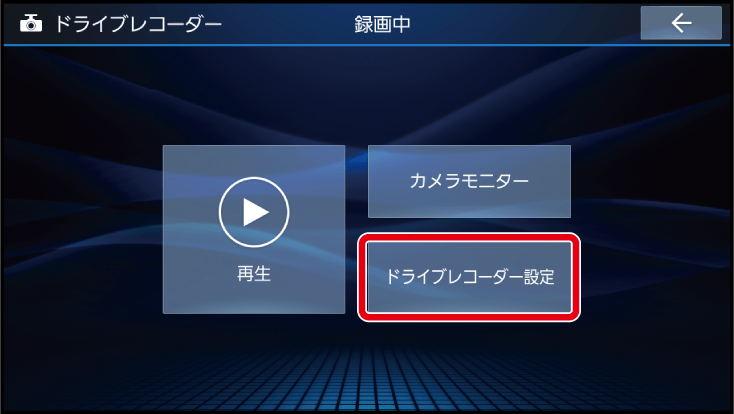

ドライブレコーダー画面カメラの映像を確認するからドライブレコーダー設定を選ぶ
-
3

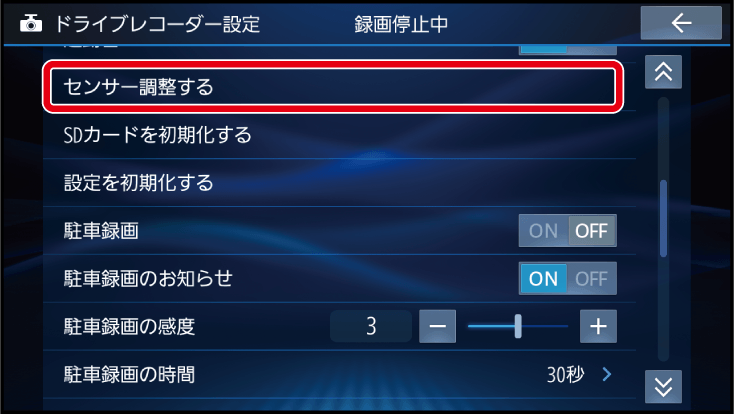

センサー調整するを選ぶ
-
4

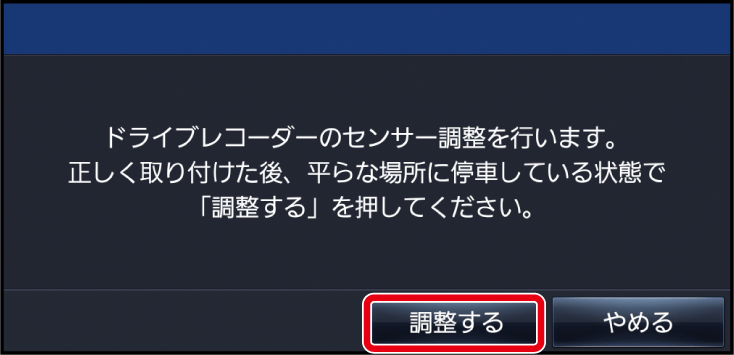

調整するを選ぶ
- 最適化を開始します。
- 最適化を完了して、メッセージが表示されるまで、車のエンジンを切らない（ACC OFFにしない）でください。
-
5

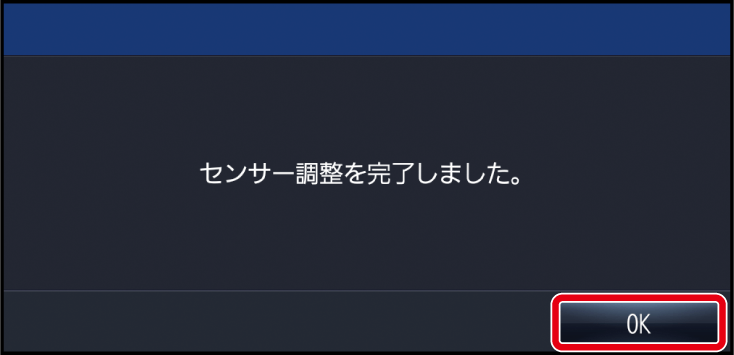

メッセージが表示されたら、OKを選ぶ
-
6
現在地画面を表示させ、ドライブレコーダーの動作状態が「常時録画中」であることを確認するステータスバー
-
ドライブレコーダーの設定をする
-
1
ドライブレコーダー画面カメラの映像を確認するからドライブレコーダー設定を選ぶ
- 録画を停止し、ドライブレコーダー設定画面を表示します。
-
2
ドライブレコーダー設定画面から各項目を設定する
で設定画面がスクロールします。
お知らせ
- 本機の設定を工場出荷状態に戻すと、ドライブレコーダー接続設定は「OFF」になります。ドライブレコーダーを利用するには、「ON」に設定しなおしてください。
- 本機の設定を工場出荷状態に戻すと、リヤカメラ録画の設定は「しない」に、車内カメラ録画の設定は「OFF」になります。前後にカメラがある場合は、リヤカメラ録画の設定は「する」に、室内カメラがある場合は車内カメラ録画の設定を「ON」に設定しなおしてください。
設定項目一覧
[太字:お買い上げ時の設定]
-
ドライブレコーダー接続設定
-
「ON」：ドライブレコーダーを接続する
-
「OFF」：ドライブレコーダーを接続しない
-
-
画質
-
「高画質」：高画質で記録する
-
「標準」：標準の画質で記録する
-
-
音声録音
-
「ON」：録画中、音声を録音する
-
「OFF」：録画中、音声を録音しない
-
-
再生一覧表示
ファイル一覧の表示順序を設定します。
-
「新しい順」：記録日時が新しい順に表示する
-
「古い順」：記録日時が古い順に表示する
-
イベント情報表示
記録ファイル再生中の動画情報表示について、チェックボックスを選択して「する/しない」を設定します。
[太字:お買い上げ時の設定]
-
急加速・急減速
急加速・急減速した場面で、動画情報を表示「ON」（する）/「OFF」（しない）
-
駐車録画
駐車録画した地点で、動画情報を表示「ON」（する）/「OFF」（しない）
-
事故多発地点
事故多発地点で、動画情報を表示「ON」（する）/「OFF」（しない）
-
合流地点
合流地点で、動画情報を表示「ON」（する）/「OFF」（しない）
-
急カーブ
急カーブで、動画情報を表示「ON」（する）/「OFF」（しない）
-
監視録画
監視録画した地点で、動画情報を表示「ON」（する）/「OFF」（しない）
-
後方検知
後方検知した地点で、動画情報を表示「ON」（する）/「OFF」（しない）
[太字:お買い上げ時の設定]
-
急加速・急減速の感度
－/＋で、急加速・急減速の測定感度を調整する
[調整範囲：1（低感度）～3～5（高感度）]
-
急加速・急減速の感知音
-
「ON」：急加速・急減速を記録すると、ブザーを鳴らす
-
「OFF」：急加速・急減速を記録しても、ブザーを鳴らさない
-
-
起動音
-
「ON」：ドライブレコーダーの電源が入ると、ブザーを鳴らす
-
「OFF」：ドライブレコーダーの電源が入っても、ブザーを鳴らさない
-
-
センサー調整する
ドライブレコーダーの加速度センサーを最適化する
-
SDカードを初期化する
ドライブレコーダーで使用しているmicroSDメモリーカードを初期化し、おおよその寿命などの管理ができる状態にする（メモリーカード内のすべてのファイルが削除されます。）
- microSDメモリーカードの初期化を促すメッセージが表示されたときや、microSDメモリーカードを交換したときなどに行ってください。
- ドライブレコーダーに付属のmicroSDHCメモリーカードを初期化すると、収録されているパソコンアプリ「DR Video Viewer」のインストーラーも削除されます。
-
設定を初期化する
ドライブレコーダーの設定をお買い上げ時の状態に戻す
（録画・撮影された記録ファイルは削除されません。）
-
駐車録画
-
「ON」：駐車中に振動を検知すると、自動で録画する
-
「OFF」：駐車中、録画しない
-
-
駐車録画のお知らせ
-
「ON」：ACC ON後に駐車中に録画があったことを、メッセージ表示でお知らせする
-
「OFF」：メッセージ表示をしない
-
-
駐車録画の感度
－/＋で、振動を検知する感度を調整する
調整範囲：[1（低感度）～3～5（高感度）]
-
駐車録画の時間
駐車録画の記録時間を設定する
[調整範囲：10秒/30秒/1分]
-
駐車録画の無効時間
駐車録画モードになるまでの時間を設定する
[調整範囲：1分/3分/5分]
- ACC OFF後、駐車録画モードになるまでは、振動を検知しても録画は開始されません。
-
警告音量
本機の音量を設定する
[調整範囲：1～3～5]
-
リヤカメラ録画
-
「しない」：リヤカメラ録画をしない。
カメラモニター画面で「リヤ」への映像切換を行わない
-
「する」：リヤカメラ録画をする。
カメラモニター画面で「リヤ」への映像切換を行う
-
-
車内カメラ録画
-
「ON」：車内カメラ録画をする
-
「OFF」：車内カメラ録画をしない
-
-
監視録画
-
「ON」：監視録画をする
-
「OFF」：監視録画をしない
-
-
監視録画の時間
ACC OFF後に録画を継続する時間を設定する
[調整範囲：30分/60分/90分]
-
後方検知
-
「ON」：後方検知を行う
-
「OFF」：後方検知を行わない
-
-
後方検知のお知らせ
-
「ON」：後方検知時に後方注意の表示をする
-
「OFF」：後方検知時に後方注意の表示をしない
-
-
後方検知速度
後続車両の接近を検知する自車速度を設定する
[調整範囲：40 km/h /60 km/h / 80 km/h]
- 設定した速度以上の速度で走行すると、車両接近時に後方検知録画されます。
-
後方検知距離
後続車両の接近を検知する距離を設定する
[調整範囲：1～3～5]
-
-
手動で動画を録画する

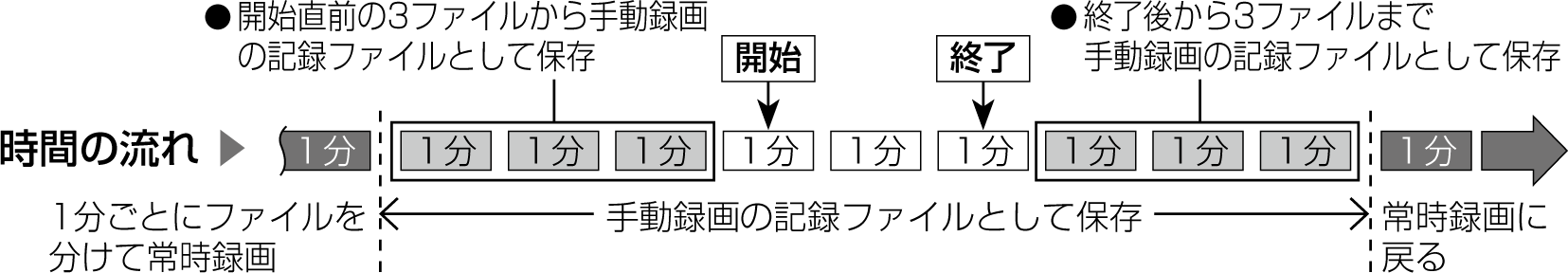

手動で動画を録画すると、常時録画で保存されている記録ファイルが手動録画の記録ファイルに置き換わります。手動録画の記録ファイルは自動削除されません。
- 「ダイレクトボタン設定」を「ドライブレコーダー動画録画」に設定してください。本機のシステムに関する設定・確認
-

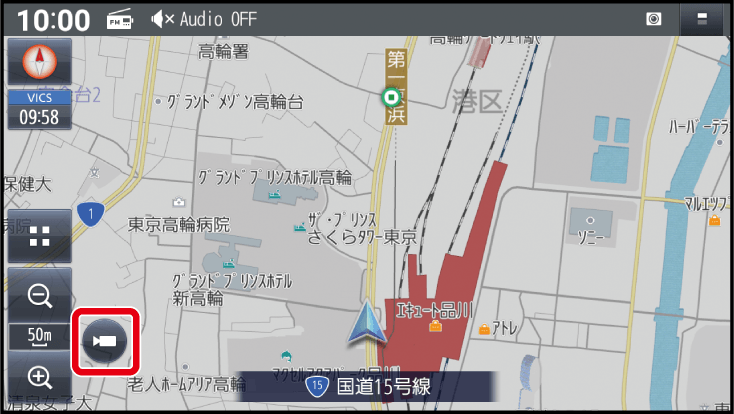

地図画面で
をタッチする
- 動画の録画を開始します。
- 2分後に自動的に録画を停止します。
手動で録画を終了させるには
-
地図画面で
をタッチする
- 動画の録画を終了します。
-
手動で静止画を撮影する
- 「ダイレクトボタン設定」を「ドライブレコーダー静止画撮影」に設定してください。本機のシステムに関する設定・確認
-
地図画面で
をタッチする
- タッチした瞬間の静止画が撮影されます。
-
動画・静止画を再生する
走行中は再生できません。
安全な場所に停車し、パーキングブレーキをかけてご覧ください。
-
1
ドライブレコーダー画面カメラの映像を確認するから再生を選ぶ
- 録画を停止し、ドライブレコーダー再生リストを表示します。
-
2

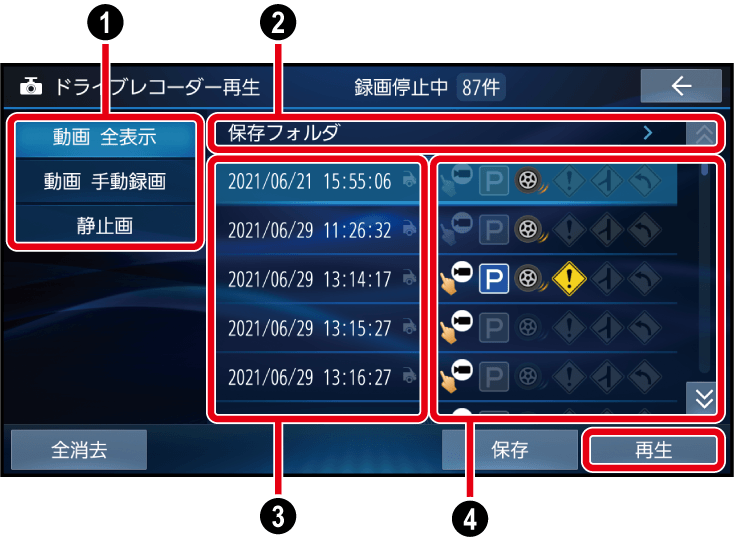

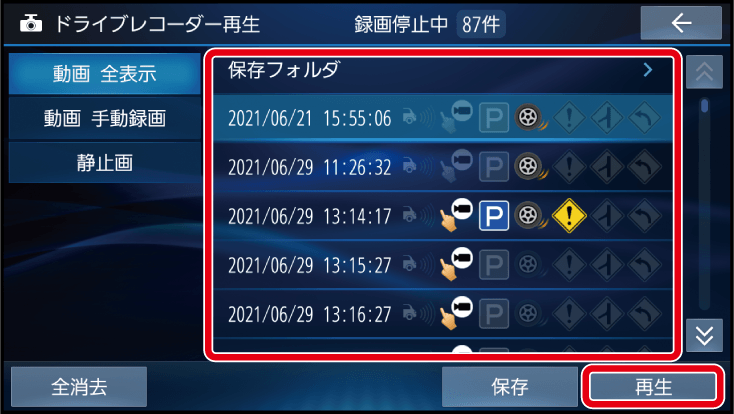

ドライブレコーダー再生リストからファイルを選び、再生を選ぶ
- ファイルリストの切換
-
動画 全表示：すべての動画ファイルのリストを表示
-
動画 手動録画：手動録画の動画ファイルのみのリストを表示
-
静止画：静止画のファイルのみのリストを表示
-
- 保存フォルダ
- 記録年月日・時刻
- 記録された動画情報をマークで表示
：後方検知の映像
：手動録画された
：駐車録画/監視録画された
：急加速・急減速情報がある
：事故多発地点情報がある
：合流地点情報がある
：急カーブ情報がある
- ファイルリストの切換
-
-

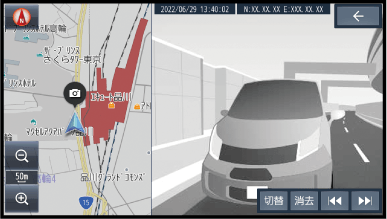

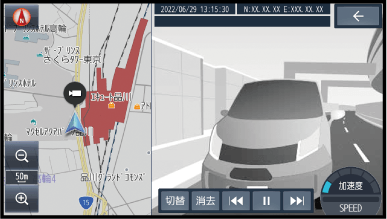

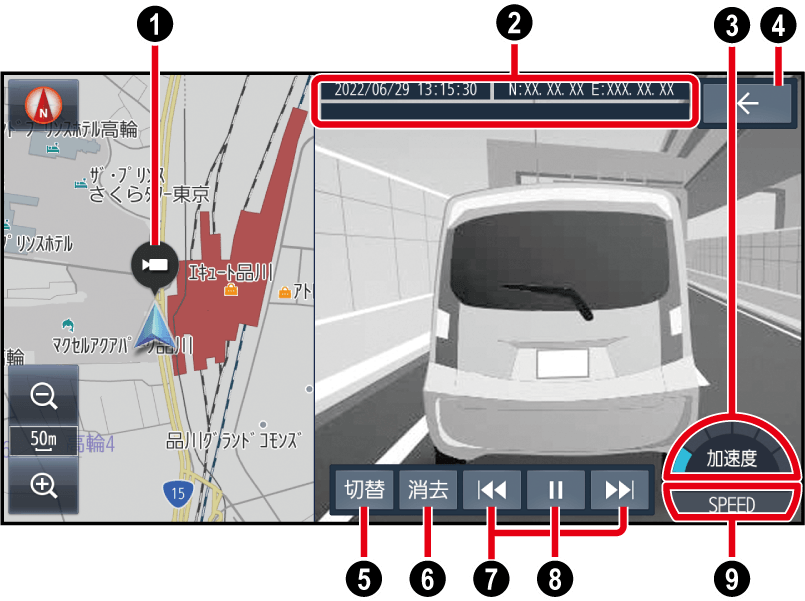

動画再生画面
- 録画した地点
- 録画日時/位置情報/動画情報
- 加速・減速メーター
録画地点の加速・減速（加速度）を、6段階の色の広がりでグラフ表示（加速度が強いほど色が広がる）
- ドライブレコーダー再生リストに戻る
- 動画切換
- 再生中のファイルを消去するファイルを消去する
- 前/次のファイルに切換（押し続けると、早戻し/早送り）
- 再生/一時停止
- 速度メーター
録画地点のおおよその速度をグラフ表示
動画切換
- リヤカメラ録画、車内カメラ録画の映像が記録されている場合は、切替をタッチするごとに、映像が切り換わります。（前方→後方→車内→前方に戻る）
前方

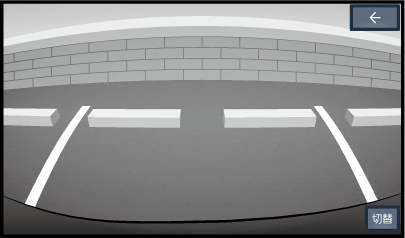

後方

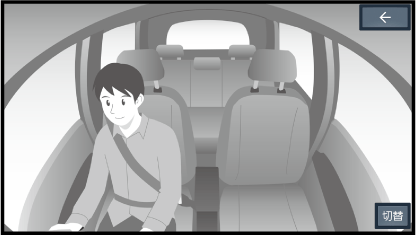

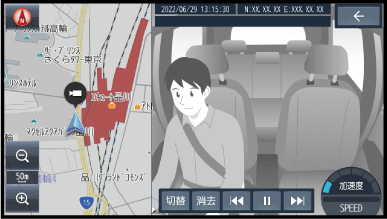

車内
お知らせ
- 動画画面（右画面）をタッチすると、全画面で動画を表示します。
再度タッチすると、もとの画面に戻ります。
-

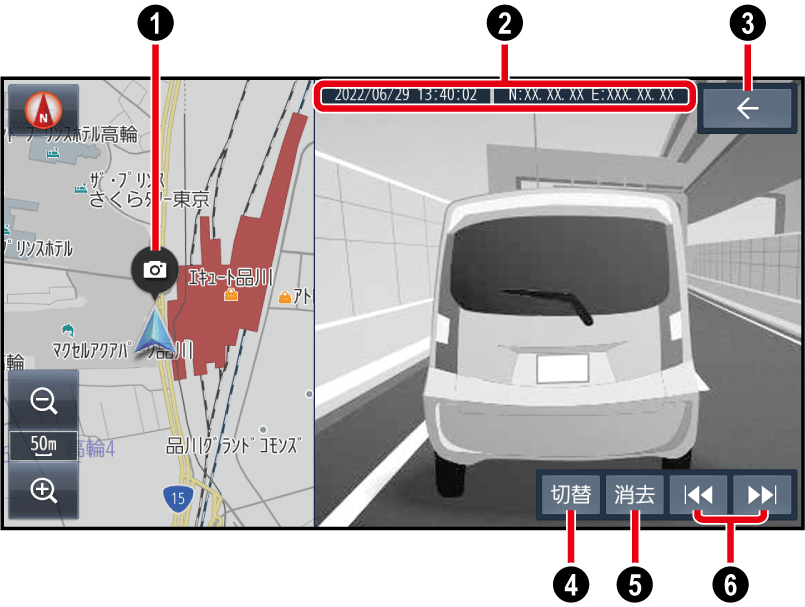

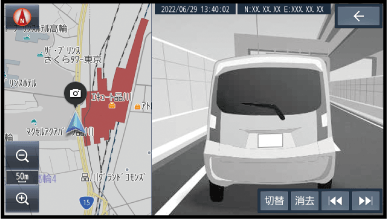

静止画再生画面
- 撮影した地点
- 撮影日時/位置情報
- ドライブレコーダー再生リストに戻る
- 静止画切換
- 再生中のファイルを消去するファイルを消去する
- 前/次のファイルに切換
静止画切換
- リヤカメラ録画、車内カメラ録画の映像が記録されている場合は、切替をタッチするごとに、映像が切り換わります。（前方→後方→車内→前方に戻る）
前方
後方

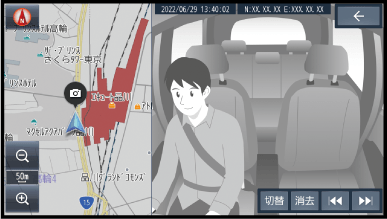

車内
お知らせ
- 静止画画面（右画面）をタッチすると、全画面で静止画を表示します。
再度タッチすると、もとの画面に戻ります。
-
ファイルを保存フォルダへ移動する
保存フォルダに保存されたファイルは、自動消去されません。
残しておきたい記録ファイルは、保存フォルダへ移動させてください。
-
1

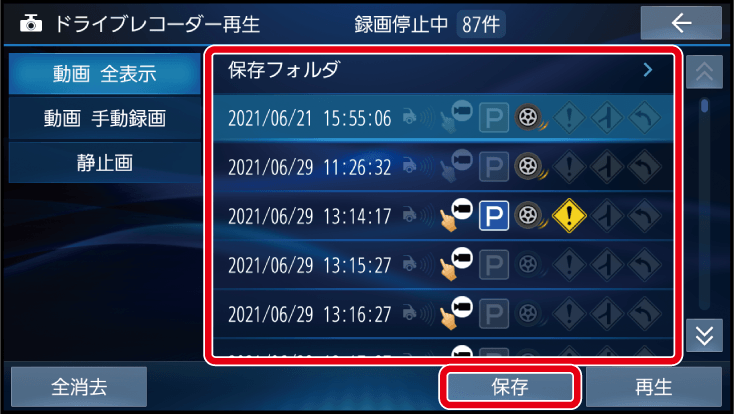

ドライブレコーダー再生リスト動画・静止画を再生するから移動させたいファイルを選び、保存を選ぶ
-
2
はい▶OKを選ぶ
- 選んだファイルが保存フォルダへ移動されます。
-
-
ファイルを消去する
再生中のファイルを消去する
-
1
ドライブレコーダー再生リスト動画・静止画を再生するから消去したいファイルを選び、再生を選ぶ
-
2

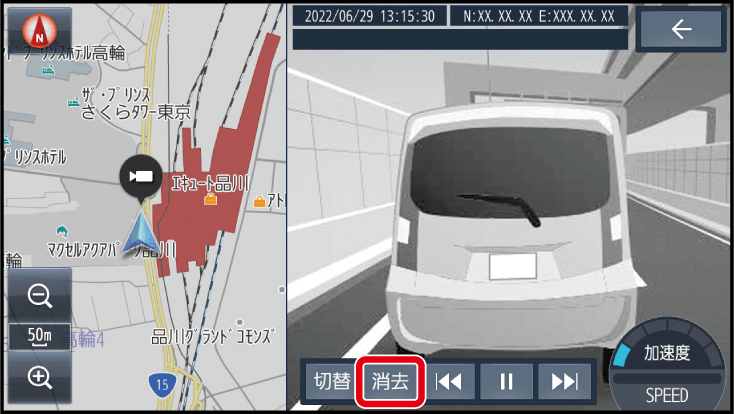

動画再生画面動画再生画面/静止画再生画面静止画再生画面から消去を選ぶ
-
3
はいを選ぶ
- 選んだファイルが消去されます。
フォルダ内のファイルを全て消去する
-
1

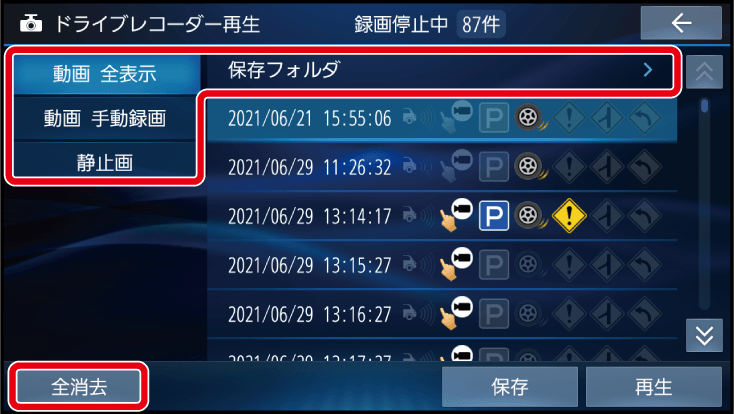

ドライブレコーダー再生リスト動画・静止画を再生するから消去したいフォルダのリストを表示させ、全消去を選ぶ
-
2
はいを選ぶ
- 選んだフォルダ内の全ファイルが消去されます。
お知らせ
- ファイルを消去すると、動画/静止画は前方/後方/車内のいずれも消去されます。
個別に消去することはできません。
-
本機能は別売のナビ対応の
ドライブレコーダー（連動モデル）＊1を接続した場合に表示・操作できます。
